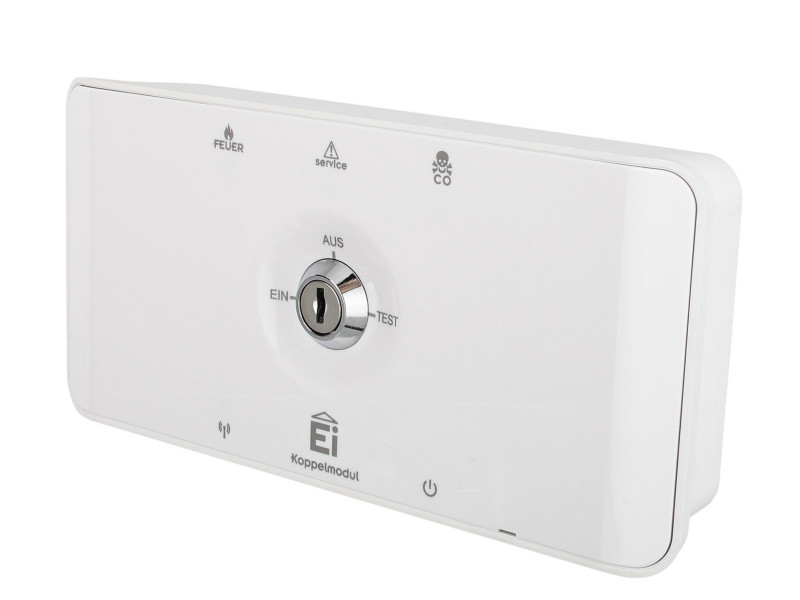

Koppelmodul Ei414 - Die Schnittstelle zwischen Ei Electronics Funkwarnmeldern und externen Geräten
Mit dem Koppelmodul Ei414 von Ei Electronics lässt sich ein Funknetzwerk von Ei Electronics mit externen Anlagen, beispielsweise aus der Gebäudeautomation, Sicherheits- oder Brandmeldetechnik, verbinden.
Das Ei414 verfügt über drei vorkonfigurierte Relaisausgänge für Feueralarm, CO-Alarm und Service/Störung. Die Spannungsversorgung erfolgt wahlweise über 230 V AC oder 10?30 V DC. Bei einem Stromausfall übernimmt die fest integrierte Lithium-Batterie die Notstromversorgung.
Das Modul wird mit den Funkwarnmeldern von Ei Electronics per Hauscodierung vernetzt und unterscheidet zwischen Feueralarm, CO-Alarm oder Störung. Die Alarmweiterleitung an die externe Anlage erfolgt dann per Draht über den entsprechenden Ausgang. Voraussetzung hier ist natürlich, dass die externe Anlage über entsprechende freie Eingänge verfügt - bitte hierzu die Bedienungsanleitung / Anschlussplan des Moduls und der zu verbindenden Anlage genau beachten.
Zusätzlich verfügt das Ei414 Koppelmodul über zwei zusätzliche Eingänge (Drahtanschluss), mit denen das Alarmrelais "Feueralarm" über eine externe Ansteuerung aktiviert werden kann.
Über die DIP-Schalter lässt sich das Ansprechverhalten der Feuer- und CO-Relais konfigurieren. Wählbar sind kontinuierlicher Betrieb oder Impulsbetrieb (4 Sekunden) sowie die Aktivierung des Feueralarmrelais über den Drahteingang.

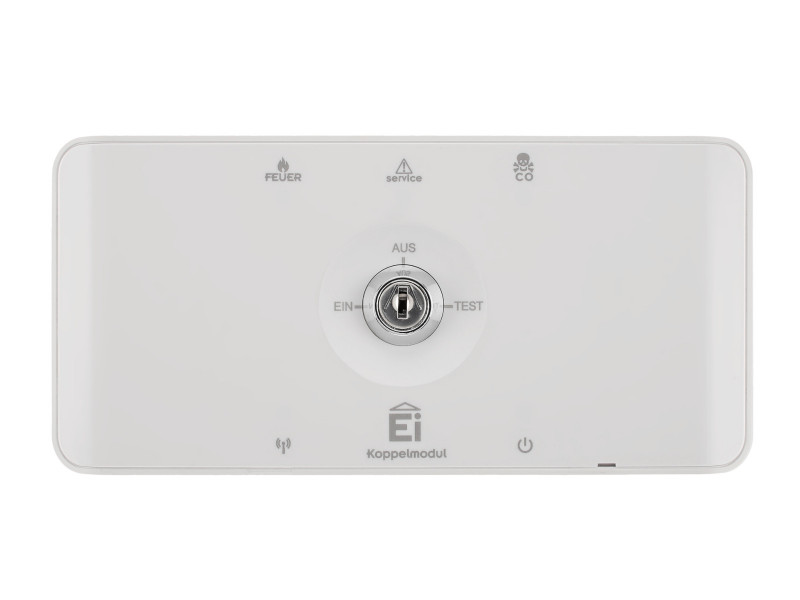

Über den Schlüsselschalter kann zwischen den Betriebsarten AUS, EIN und TEST gewählt werden.
Wichtiger Hinweis: Ein Anschluss an eine Brandmeldeanlage oder Sicherheitsanlage ist ausschließlich durch den Errichter dieser Anlage durchzuführen!
Technische Daten Koppelmodul Ei414
| Richtlinien/Normen/Zertifizierung: | Funkleistung gem. EN300220-1 in Übereinstimmung mit EN 300220-2 EMC- Verhalten gem. EMC 301489-1 referenzierend auf EMC 301489-3 Sicherheitsstandart EN60065; RED 2014/53/EU |
| Stromversorgung: | wahlweise: ? 230 V AC ? 1 - 30 V DC |
| Stromaufnahme:: | 230 V AC: max. 6 mA (Standby) / max. 9 mA (Alarm) 10 - 30V DC: max. 15 mA (Standby) / max. 60 mA (Alarm) |
| Notstromversorgung: | Fest verbaute Lithium-Batterie (muss bei Installation aktiviert werden) |
| Vernetzung per Funk: | JA, Funkmodul eingebaut |
| Vernetzbare Melder: | bis zu 31 Funkteilnehmer (Funkwarnmelder inkl. Zubehör) |
| Eingänge: |
ebenfalls können die Eingänge das Ausgangsrelais "Feuer" ansteuern. (Bedienungsanleitung bezüglich Einstellung der DIP-Schalter beachten) |
| Ausgänge (mit LED-Anzeige): |
|
| Max. Belastbarkeit Relais-Kontakte: |
Alle Relaiskontakte haben eine Belastbarkeit von 250 V AC / 5 Ampere |
| LED Anzeigen: |
|
| Abmessungen: | 185 x 90 x 37 mm |
| Betriebstemperatur: | +0 °C bis +40 °C |
| Luftfeuchtigkeit: | 15 bis 95 % r. F. (nicht kondensierend) |
| Gewicht: | ca. 300 g |
| Montage: | Wandmontage |
| * Die Klemmenbelegung ist abhängig von der Anschaltung der Anlagen der Sicherheits-, Brandmelde- oder Gebäudetechnik | |
Lieferumfang:
Koppelmodul Ei414, 2 Schlüssel, Befestigungsmaterial (Dübel+Schrauben), Bedienungsanleitung
| Datenblatt Ei414 |
304.55 KB |  |
| Bedienung und Sicherheitshinweise Ei414 |
1.9 MB | |
| Quick-Start Ei414 |
703.6 KB | |
| Schaltplan Ei414 |
556.21 KB | |
