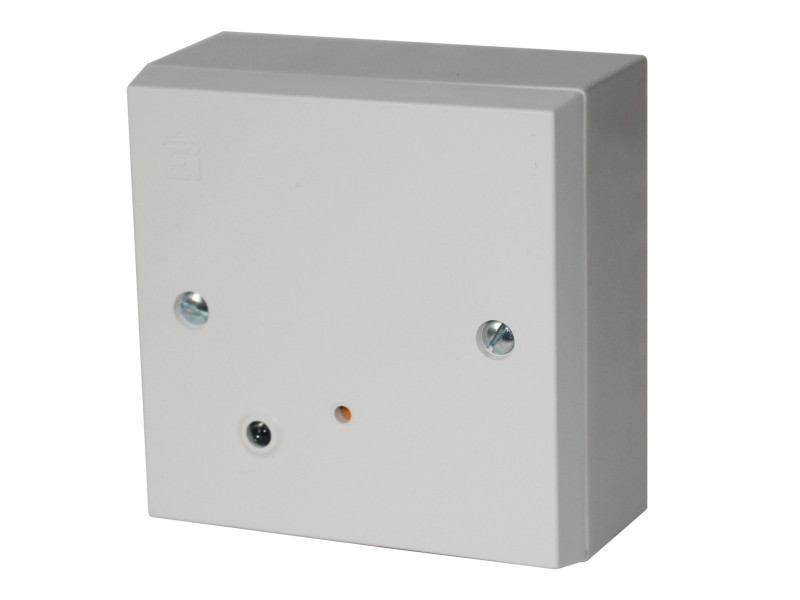

Koppelmodul Ei Electronics Ei413

Koppelmodul Ei413 - Bidirektionaler Anschluss an externe Anlagen

Mit dem Koppelmodul Ei413 von Ei-Electroncis lässt sich ein Ei-Electronics Funknetzwerk mit externen Anlagen wie z.B Gebäudeautomatisationstechnik, Sicherheitstechnik oder Brandmeldetechnik anschließen.

Das Modul verfügt über 3 vorbelegte Ausgänge: Feueralarm, CO-Alarm und Sammelstörung. Die Stromversorgung von 11-30 V DC erfolgt extern normalerweise durch die externe Anlage. Das Modul wird mit den Funkwarnmeldern von Ei-Electronics per Hauscodierung vernetzt. Die Alarmweiterleitung an die externe Anlage erfolgt dann per Draht. Voraussetzung hier ist natürlich, dass die Anlage über entsprechende freie Eingänge verfügt - bitte hierzu die Bedienungsanleitung / Anschlußplan des Moduls und der zu verbindenden Anlage genau beachten.

Wichtiger Hinweis: Ein Anschluss an eine Brandmeldeanlage oder Sicherheitsanlage ist ausschließlich durch den Errichter dieser Anlage durchzuführen!

Technische Daten:

• Stromversorgung: 11-30V DC (über externe Anlage)
• Ausgangskontakte potentialfrei 30V~1A:
  • - Feueralarm (NO/NC)
  • - CO-Alarm (NO/NC)
  • - Störungsmeldung (NO/NC)
• Eingangskontakte:
  • - Stromversorgung
  • - Potentialfreier Kontakt
• Stromaufnahme Standby: max. 15mA
• Stromaufnahme Alarm: max. 60mA
• Einsatztemperatur: 0°C bis +40°C
• Luftfeuchtigkeit: 15% - 95% rel.
• Gewicht: 150g
• Abmessungen (B x H x T): 88 x 88 x 43 mm
